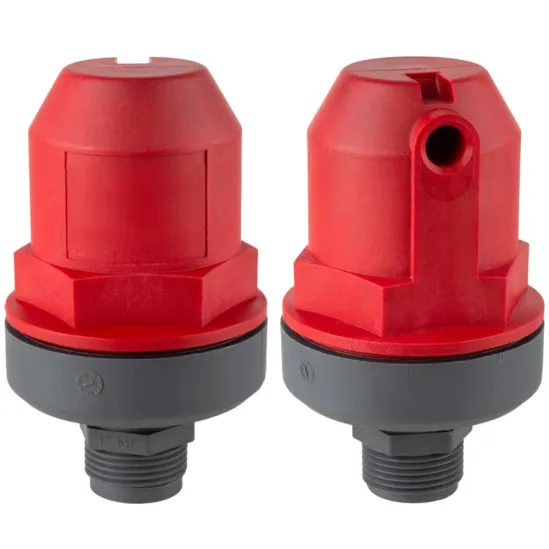

Válvula de ar ventosa triplo efeito com rosca de 1 pol

Características

• Remoção de ar de pequenos tubos enquanto eles estão cheios. Quando a água atinge o interior da válvula, a bóia sobe e fecha o orifício de saída.
• Mantém automática e continuamente sua função de purga em qualquer bolsa de ar que possa atingir a válvula, pois estas provocam a descida imediata da bóia e a abertura parcial ou total do orifício de fechamento. A pressão da água não impede esta função.
• Protege pequenos tubos do esmagamento, pois à menor depressão a bóia desce, abrindo a vedação, para que o ar externo penetre imediatamente no tubo.

As especificações técnicas

• Operação contínua e automática.
• Evacuará pelo menos 136 m³/h de ar sem causar o fechamento da válvula na ausência de água.
• Volume de ar extraído de pelo menos 35 m³/h a 1 bar.
• Pressão operacional de até 16 bar.
• Corpo e base construídos em poliamida reforçada com fibra de vidro.
• Tratamento protetor contra raios ultravioleta.
• Rosca base 1”M.
• Tipo de rosca base disponível: BSP
• Filtro incluído na base.

Aplicativo

Projetado para expelir com eficácia o ar acumulado em tubulações, filtros, tanques e qualquer local onde a presença de ar prejudique o bom funcionamento.

As válvulas de ventilação estão localizadas na saída de tubulações cuja inclinação varia em relação ao gradiente hidráulico, nos pontos onde a tubulação se eleva acima do nível do solo, em grandes ramais de inclinação uniforme, na entrada dos instrumentos de medição, na saída das válvulas redutoras, em reduções de diâmetro, bombas, sistemas de filtragem e em cada lado dos cruzamentos sob estradas.

Para o correto funcionamento da válvula, ela deve ser sempre colocada na posição vertical. Recomenda-se a instalação de uma válvula ou registro para isolamento manual da ventosa, para permitir operações de manutenção e reparo sem a necessidade de desligar todo o sistema.
